Поломался плоттер HP: что можно сделать самому, а что доверить мастерам

Широкоформатная печать — это кровеносная система многих современных производств и дизайн-бюро. Плоттер HP, будь то инженерная модель серии DesignJet или красочный Latex, является незаменимым инструментом. Когда это сложное устройство выходит из строя, перед владельцем встает вопрос: пытаться сэкономить время и деньги на самостоятельном ремонте или сразу вызывать специалиста? Чтобы принять верное решение, нужно четко понимать границы дозволенного и знать типичные «симптомы» недугов.

Когда пользователь может помочь себе сам: «зеленая зона» ответственности

Производитель предусмотрел, что ряд операций по обслуживанию и устранению мелких неполадок может и должен выполнять сам оператор. Эти действия обычно описаны в руководстве пользователя и не требуют специальной квалификации, а только аккуратности и внимания.

1. Диагностика по индикаторам и сообщениям

Первое, что нужно сделать — это правильно интерпретировать сигналы устройства. Мигание лампочек или код на экране — это язык, на котором плоттер пытается объяснить проблему.

• Индикаторы состояния: Если индикатор питания горит, но плоттер не печатает, проверьте подключение кабелей к компьютеру и сети. Попеременное мигание индикаторов может означать инициализацию или ошибку.
• Программная диагностика: Используйте встроенное ПО (HP Utility) для проверки статуса. Часто система сама подсказывает, где произошло замятие или какой картридж требует внимания.

2. Устранение проблем с бумагой и носителями

Самая частая проблема — плоттер зажевал бумагу или рвет ее. Действия пользователя в этом случае строго регламентированы:

• Удаление замятий: Необходимо выключить плоттер, извлечь все бумаги из лотков и аккуратно, не прилагая чрезмерных усилий, удалить замятую бумагу, чтобы не повредить механизм.
• Очистка тракта: Причиной замятий часто является бумажная пыль и загрязнения. Пользователю доступна очистка роликов подачи влажной безворсовой тканью. У многих моделей есть функция автоматической или ручной очистки платены (зоны под бумагой) от остатков чернил и пыли.
• Калибровка подачи: Если текст «двоит» или изображение смазывается, проблема может быть в неправильных настройках бумаги. Пользователь может провести калибровку подачи через меню плоттера.

3. Уход за печатающей системой

Качество печати напрямую зависит от состояния печатающих головок и картриджей.

• Чистка головок: Если печать стала бледной, полосит или отсутствует какой-либо цвет, первое средство — запуск процедуры прочистки (cleaning cycle) из меню. Обычно достаточно 1-2 циклов.

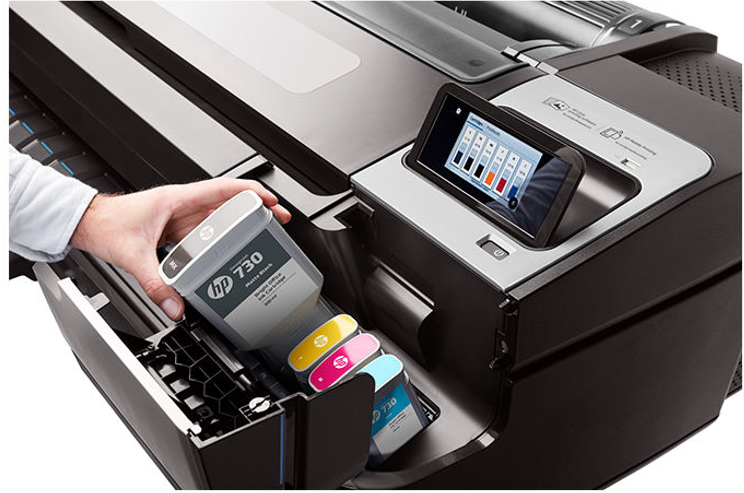

• Замена расходников: Замена картриджей и даже некоторых типов печатающих головок (в зависимости от модели) — это штатная операция, выполняемая пользователем.
• Калибровка: После замены головок рекомендуется провести их выравнивание для устранения цветовых сдвигов и полос.

4. Программные сбои

Не стоит забывать и о «софтовой» части.

• Перезагрузка: Если плоттер завис или не реагирует на команды, поможет «холодный» перезапуск — полное отключение от сети на 30-60 секунд.
• Обновление прошивки: HP регулярно выпускает обновления firmware, которые исправляют мелкие ошибки и улучшают стабильность работы. Загрузить их можно с официального сайта и установить через USB или по сети.

Красная черта: что категорически нельзя делать без мастера

Плоттер — это высокоточное устройство, работающее с высокими напряжениями и сложной механикой. Попытка вмешательства в его «глубинные» системы без соответствующих знаний и инструментов может привести к окончательной поломке и дорогостоящему ремонту.

1. Вмешательство в электронику и токоведущие части

Самое опасное — это попытки починить то, что связано с электричеством.

• Блок питания и платы: Если плоттер не включается, не горят индикаторы, а проверка розетки и кабеля результата не дала, проблема, скорее всего, в блоке питания или материнской плате. Внутри блока питания высокое напряжение, опасное для жизни. Диагностика и замена этих узлов — прерогатива инженера.
• Пайка компонентов: Яркий пример — ошибка 03.1:10 на некоторых моделях DesignJet. Она связана с разрядом батарейки на основной плате. Хотя народные умельцы перепаивают батарейку, это требует навыков пайки и понимания риска повредить плату. Официальная позиция HP — замена платы целиком.

2. Ремонт механических узлов

Механика плоттера требует точной настройки.

• Каретка и направляющие: Посторонние шумы (скрежет, стук) при движении каретки часто указывают на износ подшипников или направляющих (Slider rods). Для их замены требуется частичная разборка механизма и последующая смазка специальными составами.
• Вакуумная система и нож: Если плоттер не отрезает носитель или проблема с прижимом бумаги, это связано со сложными узлами, которые калибруются сервисными инженерами.

3. Профилактика и замена «расходников» с большим ресурсом

Существует два типа обслуживания: пользовательское и сервисное.

• Maintenance Kit: В плоттерах HP используются специальные наборы для профилактики (Preventive Maintenance Kit). В них входят детали, подверженные естественному износу (впитывающие подушки, некоторые ролики, очистители). Когда плоттер сообщает о необходимости замены такого набора, его должен устанавливать только квалифицированный специалист, так как процедура включает в себя сброс счетчиков в сервисном меню.

4. Ремонт лазерных узлов (для лазерных плоттеров)

Хотя основная масса статей посвящена струйным технологиям, существуют и лазерные широкоформатные решения. Работа с картриджем принтера или узлом переноса изображения, которые содержат светочувствительный барабан и тонер, требует особой осторожности и не подразумевает самостоятельного ремонта.

Заключение

Поломка плоттера HP — это не всегда катастрофа. Многие проблемы, связанные с качеством печати, замятием бумаги или сбоем связи, решаются простыми действиями пользователя. Научившись правильно чистить ролики, менять картриджи и интерпретировать сигналы ошибок, вы сможете минимизировать простои оборудования.

Однако, если проблема касается электроники, сложной механики или требует замены профилактического набора (Maintenance Kit), доверьте работу сертифицированному мастеру. Попытка сэкономить на профессиональной диагностике может привести к тому, что ремонт плоттера обойдется в стоимость нового устройства. Помните: своевременное обращение к специалисту и использование качественных расходных материалов — залог долгой и бесперебойной службы вашего оборудования.
